工业管道标识

管道标识用于标示管道中输送物质的名称及流向，并以特定的颜色表明物质的危险等级。准确完善的管道标识系统,能够帮助工厂提高应对紧急情况的反应速度,并且方便日常的维护保养工作。

产品采用WB8001定制铝基反光膜、进口UV油墨印,具有更高的防水、抗紫外线、抗油污、耐高低温及抗酸碱性能,附着性能更可靠,平均使用寿命更长。

管道标识产品均严格遵循GB7231-2003《工业管路的基本识别色和识别符号》和《中华人民共和国电力行业标准DL/T1123-2009》规定工业管道的基本识别色、识别符号和安全标识,适用于电力行业工业生产中非地下埋没的气体和液体的输送管道。

管道标识国家标准 GB7231-2003(强制执行):管道全长上的标识,在管道上以宽为150mm的色环标识,两个标识之间的最大距离为10m,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯点、阀门和穿墙两侧等的管道上和其它需要标识的部位,识别符号由物质名称、流向和主要工艺参数等组成。

管道标识国际标准 ANSIAB1-2007:

确保能够在不同的角度都能明显看到标识,如经过阀门时的每个方向、穿过墙体的两侧、拐角的两个方向等在直线状态下,建议每隔25'(7620mm)~50'(15240mm)进行一次标示。ANSIAB1-2007管道标准,是目前最广泛运用于重要管道标示的方法,该标准旨在帮助识别具有危险的材料在管道系统中的传输,以及当这些危险材料被释放到外界的危害。

介质名称标识:

清晰明了地标示出管道内的介质类别,延长管道的使用寿命。采用经久耐用、耐受力强、防化学腐蚀和风化的反光材料,多种颜色及各种规格,满足不同的使用需求。

流向箭头(色环)标识:

流向箭头(色环)标识与管道名称标识配合使用,用以标示管道内介质的流向,具有360°可视性,采用与管道名称标识相同的材质,经久耐用、耐受力强、防化学腐蚀和风化的反光材料,多种颜色及各种规格,满足不同的使用需求。

管道标识的正确标贴位置:

交叉口、转弯处、阀门和穿墙孔两侧等的管道上均可标贴相应管道标识;

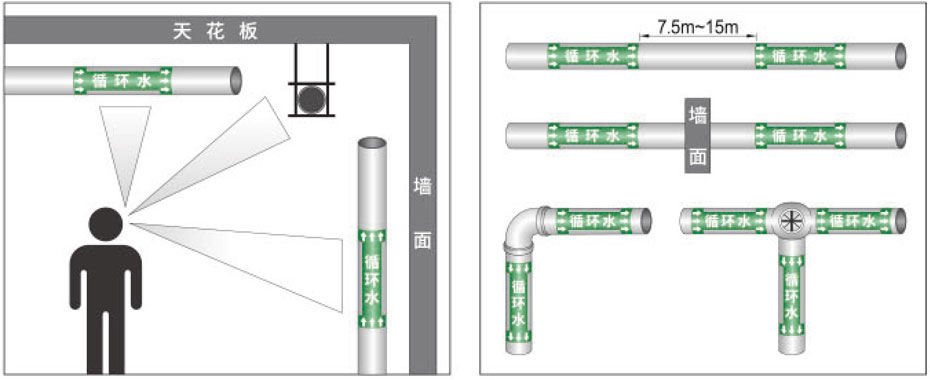

管道标识贴放位置方式请详见下图图。
